AI 行业一直在做加法：更多参数、更长上下文、更多 GPU、更大的数据中心，我们也越来越习惯用规模解释智能。这篇走反方向——把经验烧成逻辑门电路，谈逻辑门神经网络与 TapeOut 的下一条路。

前言

过去几年，AI 行业一直在做加法。

更多参数，更长上下文，更多 GPU，更大的数据中心。模型越来越像一个装下半个互联网的黑箱，我们也越来越习惯用规模解释智能。

但最近我看到了一条完全反着走的路线：有人让神经网络训练完以后，把权重、矩阵乘法，甚至通常意义上的“神经元”都扔掉，最后只留下几十个 AND、OR、XOR、NAND。

https://google-research.github.io/self-organising-systems/difflogic-ca/

29 个逻辑门已经开始操作 Mario，作者很诚实地说，还不知道能不能通关；其日文长文同时梳理了 DLGN、卷积、循环与 Cellular Automata 的研究路线。另一位 Builder 把一个驾驶策略压成 13 个普通逻辑门，再综合成 21 个 NAND，烧录成 Tapeout Circuit #279；Microduck 又把转向与记忆拆成两个 Circuit 组合起来。

我第一反应不是“链上 AGI 来了”。

恰恰相反，这些东西离 LLM 还非常远。真正让我感兴趣的是另一个问题：

如果 AI 学到的经验，最终可以被压缩成一段极小、确定、公开、任何人都能复核的电路，那么 Tapeout 也许第一次找到了 AI 与链上硬件之间真正自然的接口。

不是把训练搬上链，也不是让区块链替代 GPU。

而是让 AI 在链下学习，让 Tapeout 把学到的规则烧死。

这是一件比“链上跑了个模型”更小，也可能更重要的事。

一、这种网络到底是什么

它的名字叫 Differentiable Logic Gate Network，可微逻辑门网络。

传统神经网络的一个节点，通常要接收许多输入，乘以权重，相加，再通过激活函数。逻辑门网络没有这套东西。每个节点只有两个输入，执行 16 种两输入 Boolean function 中的一种，例如 AND、OR、XOR、NAND。

问题是，逻辑门是离散的。AND 就是 AND，不会因为梯度下降突然变成 0.37 个 AND 加 0.63 个 XOR。

研究者于是做了一件很聪明、也很“AI”的事：训练时先撒一个善意的谎。

原本只能接收 0 和 1 的逻辑门，被暂时放松成 [0,1] 上的连续函数。每个节点不立刻选择某一种门，而是先保留一组概率，用反向传播慢慢调整。

训练结束，谎话停止。每个节点只保留概率最高的那个门：

https://zenn.dev/teba_eleven/articles/68955053ed75be

浮点数、softmax、梯度和 Adam 全部退出舞台，剩下的是一张纯 Boolean circuit。

“After training, the resulting network is discretized to a hard logic gate network by choosing the logic gate with the highest probability.”Petersen et al., Deep Differentiable Logic Gate Networks

所以它和 BNN：二值神经网络——不是一回事。BNN 仍然是权重网络，只是把权重或 activation 压成 ±1，再用 XNOR 与 popcount 加速；逻辑门网络没有传统权重，学的就是每个位置究竟放哪一种门。

BNN 是把神经网络变得更像数字电路；DLGN 是直接让数字电路成为模型。

但这里必须立刻划一条系统边界。

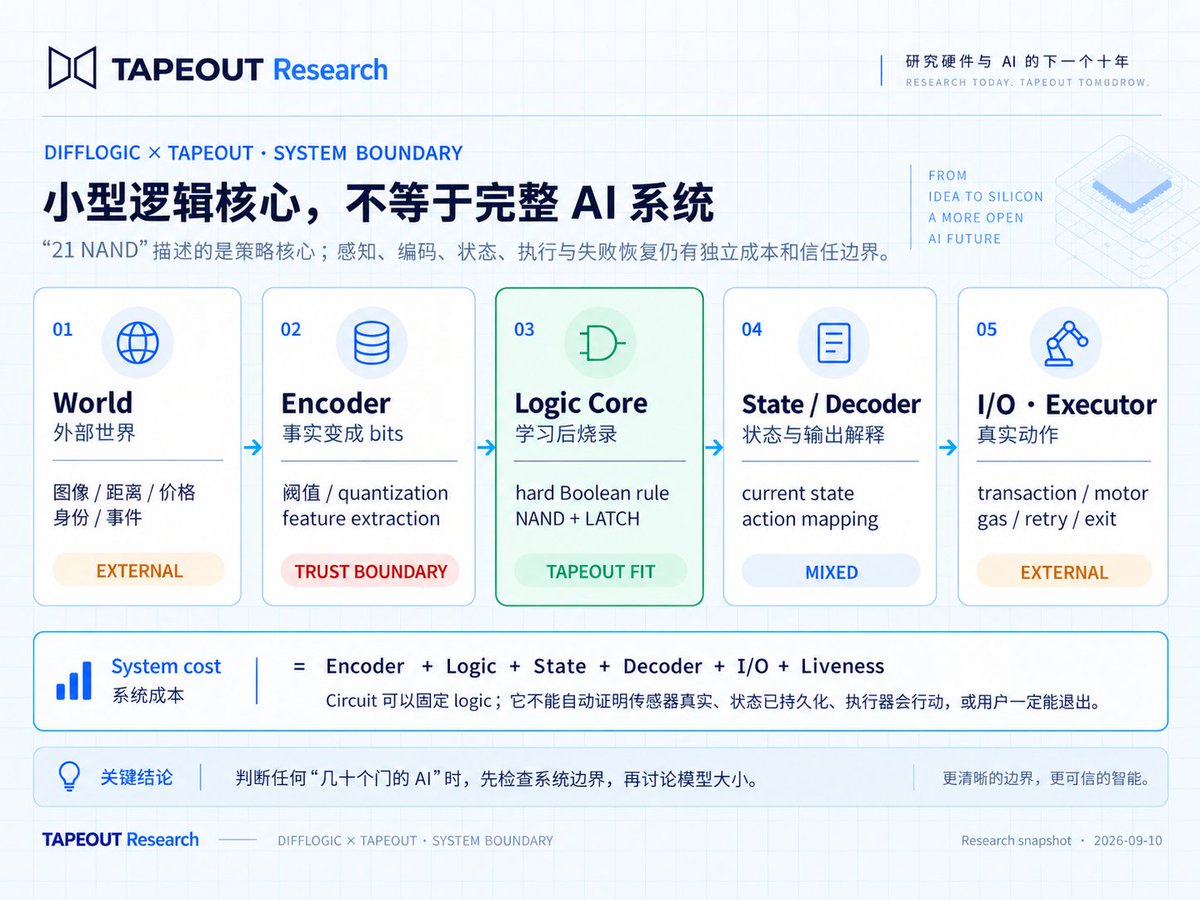

小型逻辑核心，不等于完整 AI 系统。

一个 20-gate controller，通常只意味着它的 logic core 很小，不等于整套 AI 系统只有 20 个门。真实系统至少包括：

图像怎样变成阈值、距离怎样变成 bits、状态由谁保存、动作由谁提交，成本和信任都没有因为核心电路很小而消失。以后看到“29-gate Mario”或“21-NAND Driver”，首先要问的不是门有多少，而是：哪些功能被算进来了，哪些仍留在浏览器、传感器、CPU 或执行者那里。

二、研究已经从“能不能学”走到了“能不能综合”

这条路线并不是突然从 X 上冒出来的玩具。

2022 年，Petersen 等人证明 Deep DLGN 可以通过连续松弛训练，并在单 CPU core 上以超过百万张 MNIST/秒的口径推理。但这个数字需要正确理解：它依赖把许多样本 bit-pack 进 int64，一次位运算并行处理一批数据，不等于一张图片在 EVM 上逐门跑也会这么快。

2024 年，Convolutional DLGN 加入 logic gate tree convolution、OR pooling 和 residual initialization，把 CIFAR-10 做到 86.29%，使用 6,100 万个逻辑门；其中较小模型在 FPGA 上达到 24 ns/image，MNIST 模型达到 5 ns/image。

它证明逻辑门模型可以成为高效硬件，却也顺便提醒 Tapeout：FPGA 上“只有 6,100 万个门”已经很小，逐门上链却大得近乎荒谬。硬件效率与链上可承受规模不是同一个坐标系。后续扩展研究还指出，类别数增加时，GroupSum 一类输出聚合也会成为门数和训练稳定性的瓶颈；不能只数 hidden gates。

2025 年，Recurrent DLGN 开始处理序列。它在受限的 WMT’14 英德翻译实验中使用约 152.6 万个逻辑门，但句子被限制在 16 tokens，离散后 BLEU 只有 4.39，并且 16,000 词的 embedding table 仍然占据主要模型体积。

这可以叫“Boolean recurrence 的 proof-of-concept”，不能叫“逻辑门 LLM”。如果有人把它直接写成 ChatGPT 即将被 NAND 取代，大概是 NAND 自己看了都会有点不好意思。

真正接近 Tapeout 的，是 Google 的 Differentiable Logic Cellular Automata。它让每个 cell 持有若干二进制 state bits，再用两段学习出来的 Circuit 完成局部感知和状态更新；同一规则在空间和时间上不断复用。

后续研究暴露了最实际的困难：soft model 表现好，不代表离散后的 hard circuit 也好。NeurIPS 2025 的 Mind the Gap 在 CIFAR-10 上观察到接近 3% 的 soft-hard gap，并通过 Gumbel noise 与 straight-through estimator 将实验中的 gap 降低 98%、收敛速度提升约 4.5 倍。

到了 2026 年，Light DLGN 继续改写 gate parameterization，以更轻的结构和更稳定的训练逼近原有精度；另一项工作则开始同时学习 gate type 和 wiring。一个 fully trainable DLGN 在 MNIST 上用两层、每层 8,000 gates 做到 98.92%，相较原始固定连接方案的 384,000 gates，门数缩减接近 50 倍；同一工作也直接训练 6-input LUT 网络。

换句话说，这条赛道真正的前沿已经不是“逻辑门能不能学”，而是：

怎样让它学完以后，真的只剩一张足够小、足够确定、足够容易验证的电路。

更准确地说，这是一种 Machine Learning as Circuit Synthesis：机器学习负责发现可能有效的行为，EDA 负责寻找更便宜的实现，形式方法负责证明编译过程没有改坏机器，Tapeout 则把最终产物变成公共记录。DLGN 不是来替代 Yosys 或 ABC 的；它解决“应该实现什么行为”，传统逻辑综合解决“怎样用更少的门实现这个行为”。

https://jogjohgoeg.github.io/nand-driver/

三、Tapeout 为什么正好卡在训练和执行之间

大模型擅长的是概率。

它可以根据海量经验给你一个大概率正确的答案，也会在某些非常自信的时刻胡说八道。区块链和数字电路擅长的是另一件事：同样输入必须给出同样输出，规则写成什么，就只能执行什么。

两者真正自然的分工，不是互相替代：

我愿意把最终留下来的东西叫作可烧录的经验。

它不是完整智能，更像机器的反射弧：看到某组 bits，必须左转；触发某个风险条件，必须拒绝；当前状态与邻居状态满足某些组合，下一步必须写入某组 bits。

这种机器反射有三个特征：

它可以从数据中学出来，不一定由人手写。
它一旦离散化，就是一张可以穷举、综合、挑战的逻辑图。
它足够小的时候，可以被 Tapeout 变成公共 Circuit，而不是继续躺在某家公司随时能替换的服务器里。

这正是 Tapeout 比“普通 AI API”多出来的东西：API 告诉你今天模型说了什么；Circuit 让所有人知道，这条规则到底由哪些门组成，它有没有变，以及同样输入明天会不会得到同样答案。

四、21 个 NAND 的汽车，真正证明了什么

目前最完整的实例不是 Mario，而是 Circuit #279。

Builder 先用 15 bits 描述赛道：五条 ray，每条 ray 三个距离阈值。输出只有两 bits：左转和右转。

https://arxiv.org/html/2508.06097v1

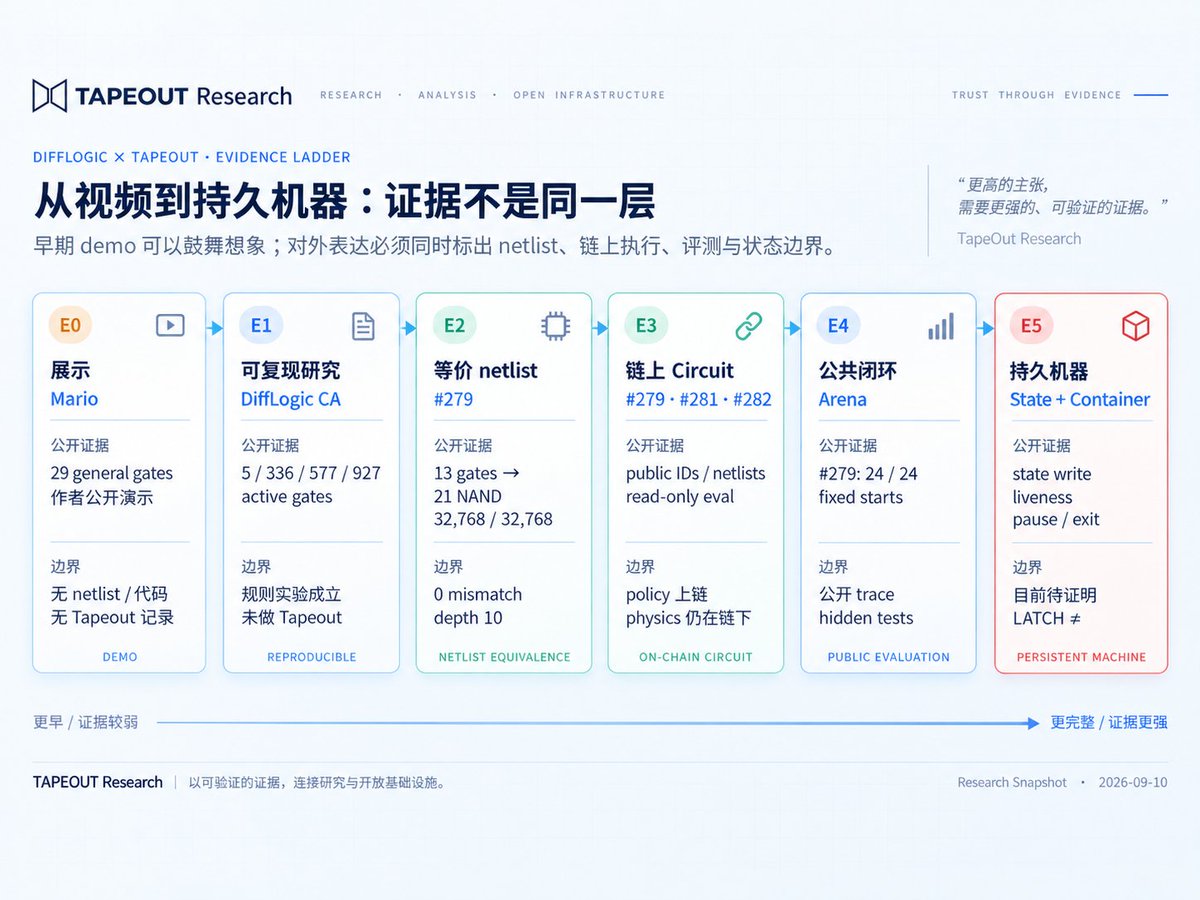

最值得看的不是“汽车会动”，而是从模型到电路的证据链。

13 个普通 Boolean gates 如果逐个按最坏上限替换，可能需要 65 个 NAND。Builder 通过全网共享、常量折叠和无效门删除，把它压到 21。这说明以后 PoD 真正应该竞争的不是论文里写了多少 neurons，而是最终烧录需要多少 NAND、多少 LATCH、多少层深度、多少 bytes。

它还对全部 32,768 个输入做了 exhaustive equivalence，不是随机抽几个样本说“应该差不多”。2026 年 9 月 10 日 16:52 GMT+8，我又通过 BSC 只读 RPC 调用 #279 的公开示例输入 0xf937，链上返回一个 byte 0x00，与页面的“不转向”一致。

但边界同样需要写清楚。

赛道和 physics 在浏览器；Circuit 只负责 policy。模型来自手写 expert，只在一个 track family 上拟合，没有 held-out track，并且仍有 6 个罕见输入与 expert 不一致。它证明的是：

一个学习出来的控制策略，可以被精确压缩、烧录并公开调用。

它没有证明一个 21-NAND 汽车已经学会面对开放世界。

五、Microduck 又向前走了半步：Circuit 开始组合，记忆还没真正上链

Microduck 的结构更有意思。

https://github.com/Felix-Petersen/difflogic

#281 用 39 个 NAND 处理 14-bit virtual depth 与目标方向，输出 steering；#282 用 22 NAND + 3 LATCH 添加一个固定的转向记忆规则。CircuitGraph 再把两块分别烧录的 Circuit 串起来。

这证明了两个重要方向：学习策略可以被独立烧录；状态规则可以作为第二块 Circuit 与第一块组合。

但公开页面也写得很清楚：传感、行走、physics 和上游 ONNX gait model 都在浏览器或本地；on-chain mode 每一步只是 read-only CircuitGraph call；trial memory 由浏览器传给下一步，合约的 callerState 从未写入，刷新即清除。

所以它现在是带 LATCH 语义的组合控制原型，还不是拥有持久链上记忆的机器。

这个区分看似扫兴，实际上更有价值。因为它把 Tapeout 的下一道工程题暴露出来了：不是再做一个更大的模型，而是把 policy、state、account 与 executor 的责任真正拆开。

六、DiffLogic CA：可能是比“链上 LLM”更适合 Tapeout 的远方

Google 的 DiffLogic CA 做了一组很漂亮的实验。

它先让模型学习 Conway’s Game of Life 的局部规则。3×3 neighborhood 只有 2^9 = 512 种可能输入，训练集覆盖全部配置，最终 hard circuit 可以在更大网格上生成 glider、block 和 oscillator。项目报告 336 个 active gates。

更令人意外的是 checkerboard：8-bit cell state，在 16×16 网格上运行 20 steps。训练后有 22 个 active gates，继续剪枝只剩 6 个，其中 1 个还是冗余的，最后等价于 5 个有效逻辑门。把网格和时间同时放大 4 倍，它仍然工作；局部 cells 被破坏后，它还能维持或恢复图案。

这很容易让人产生“链上可编程生命”的想象。但先别急。

规则只有 5 个门，不代表 64×64 个 cells 跑 80 steps 也只需要 5 个门。整体执行成本更接近：

https://arxiv.org/html/2506.07500v1

这也是 DiffLogic CA 与 Tapeout 最值得结合的地方：同一小 Circuit 可以被大规模复用，但复用不是免费。

近期最现实的路线不是先做蜥蜴、彩色图案或“链上生命”，而是从极小状态机开始：

如果这条路成立，Tapeout 可能不只是保存函数，而开始保存可以在时间里反复生长的规则。

这比“上链一个大模型”慢得多，也硬得多。但至少它面对的是一个真实问题，而不是给 AI 和区块链两个热门词安排一次相亲。

七、开发者应该怎样开始

第一次做，不要碰图像分类，更不要碰 LLM。选一个输入不超过 16 bits、输出不超过 4 bits、能做全量验证的任务。

第一步：定义输入，而不是先写模型

每一个 bit 都要写清名称、阈值、单位、顺序和缺失值。外部世界不是天然 Boolean 的；传感器、价格、身份和事件怎样变成 bits，本身就是可信边界。

第二步：按环境切分数据

不要把相邻帧随机分进 train 和 test。驾驶任务按 track 或 episode 切分；机器人按场景切分；Agent 权限按资产、地址和异常类型切分。

第三步：先训练小模型

基础 DLGN、Gumbel LGN、Light DLGN、AP、evolutionary search，甚至手写规则都可以。训练算法不应该成为协议信仰。Tapeout 最终只看你交付的 hard circuit 和证据。

第四步：同时报告 soft 与 hard

只有 hard score 才是未来会被执行的机器。

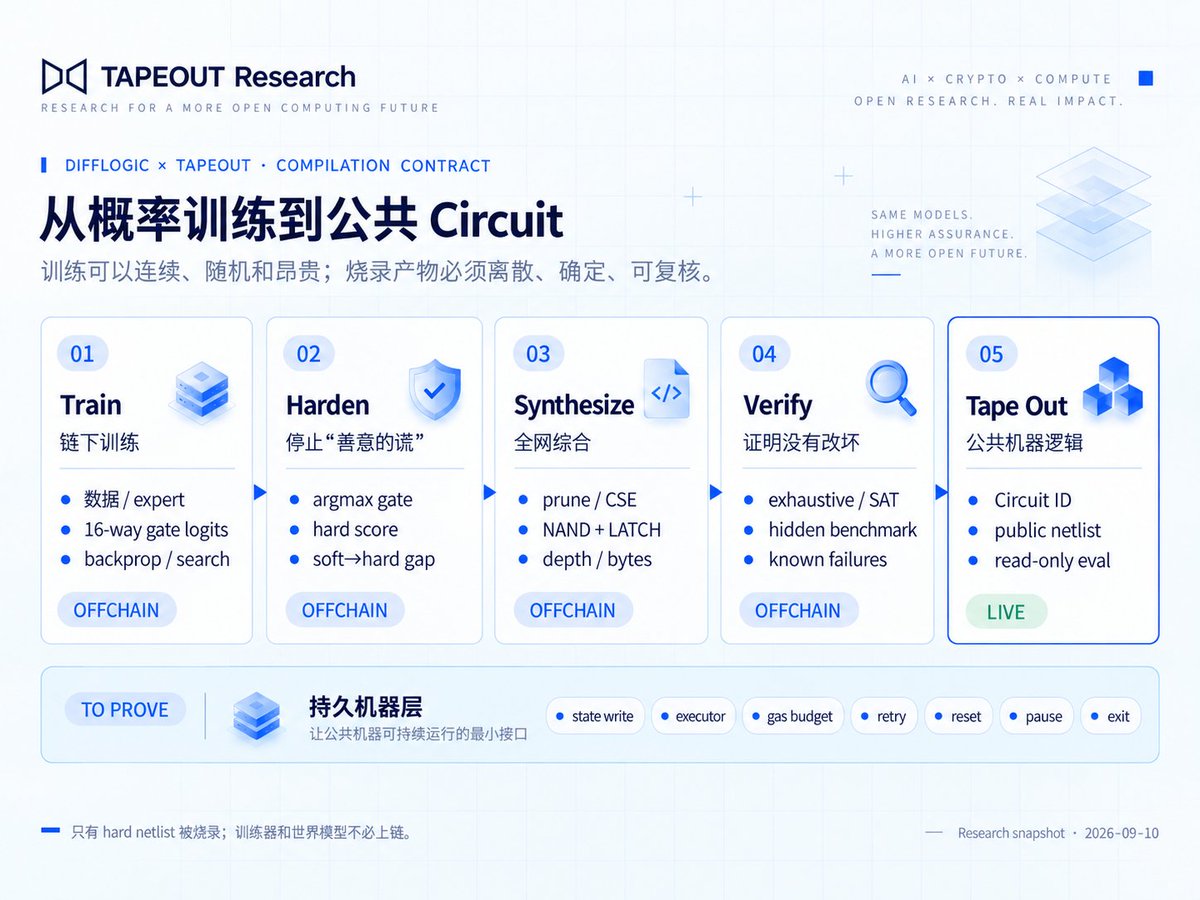

第五步：综合，而不是翻译

不要把 DLGN 的每个节点直接逐门换成 NAND。一个可靠工具链至少需要六层语义彼此分开：

Boolean IR 应先保留 NOT、AND、OR、XOR、constants、input、output 与 state 的语义，再执行 constant propagation、dead-code elimination、structural hashing、公共子表达式共享和 critical-path analysis；之后才交给 Yosys/ABC 一类 EDA 工具做全局优化与 NAND technology mapping。

原因很简单：逐门成本相加，不等于全网综合成本。多个节点可能共享同一个 inverter，dead branch 会被完全删除，一个看似昂贵的 XOR 也可能在全局 Boolean factoring 后变便宜。

有状态逻辑则应显式写成：

第六步：证明 compiler 没有改坏模型

小输入域直接穷举；大输入域构造 miter circuit，再用 SAT/SMT、property tests 和 counterexample replay。最好不要只验证最后一跳，而是逐层检查：

https://tapeout.net/#formula

这里还必须区分三件经常被混在一起的事：

等价证明只能说明 compiler 忠实复制 hard model，不能证明 hard model 本身学对了，更不能自动证明它安全。

第七步：最后才 Tape Out

先做本地 replica，再做 read-only eval，再进入公共 Arena，最后才考虑持久 state、Container 和外部资产。

完整开发步骤、manifest 字段、NAND lowering、测试与提交清单，我已经单独整理成开发者指引，避免让教程把这篇文章吞掉。

https://arxiv.org/pdf/2411.04732

八、PoD 应该怎样接住学习型 Circuit

PoD (Proof of Design) 现在最迷人的地方，是它不奖励“最早占位”，而奖励同一公开任务下成本严格更低的当前最优。后来者可以超越，旧设计仍留在已验证池。

这个哲学非常适合逻辑综合，却不能直接把机器学习 accuracy 塞进成本公式。

开放任务没有绝对 correctness，公开测试集还会被过拟合。更合理的结构是：先达标，再比成本。

同一个任务可以有 90%、95%、99% 三个性能档。在同一档内，再按 NAND、LATCH、depth、bytes 和最坏状态更新成本竞争。

真正应该公开的主图，也不再只是 accuracy curve，而是 hard task performance 与 post-synthesis NAND count 的 Pareto frontier。处在边界之外的方案，要么性能更差，要么成本更高；处在边界上的方案，才代表当前“这份行为最少需要多少物理逻辑”的有效答案。没有真实 benchmark 数据时，只能先发布坐标与规则，不能为了好看制造散点。

训练集可以公开，隐藏环境应先 commit hash、赛后 reveal；严重安全违规不能被平均 accuracy 抵消。一个控制器越权一次，不应该用另外 99 次没越权来安慰自己。

如果协议当前的 PoD 合约还不支持这些条件，就先在外部 Arena 跑，等规则、referee 和反例机制成熟后再谈协议级整合。不要让叙事跑在验证器前面。

https://x.com/Blonskr/status/2092551495392825791

九、V2 组件真正应该卖什么

官方 V2 预告中，第三方可以开发确定性、纯计算、无管理员、非代理的固定规格组件；Factory 使用 BEM 获取组件制造能力，用户用 BNB Mint，协议费的一部分按公开方向转换为 BEM 分给组件开发者。

这里最容易犯的错误，是把一个 6,100 万门的图像模型封装成“AI 组件”，然后庆祝复杂性被隐藏了。

隐藏不是消失。

DiffLogic 真正适合 V2 的，是那些大量模型都会重复使用的纯计算积木：

这些东西不负责训练，也不保存外部状态。它们负责把已经确定的逻辑，以固定 SKU 和固定接口提供给下一台 Circuit。

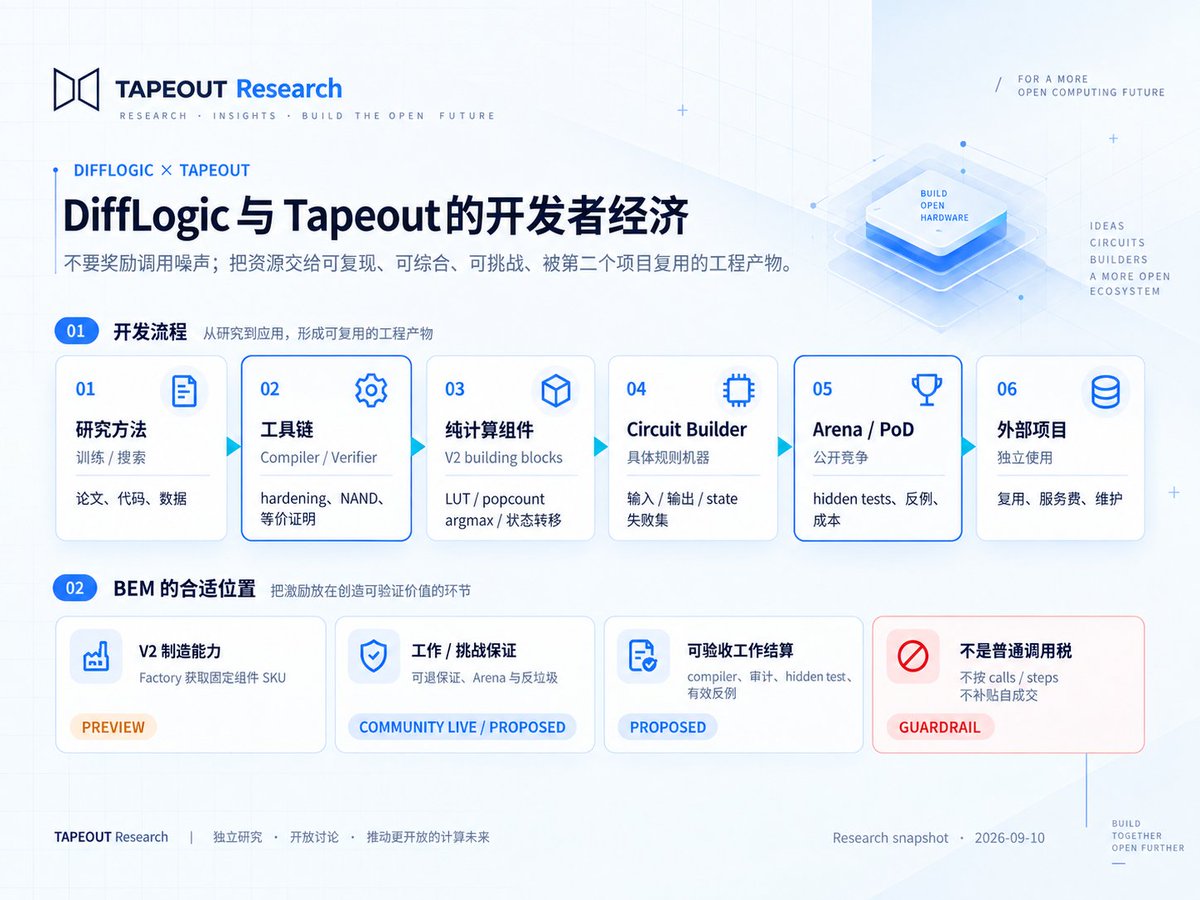

V2 若能做到这一点，Tapeout 会出现一条很具体的开发者链条：

再往前一步，可以研究一类 Tapeout-aware logic training。普通模型只优化任务损失；面向 Tapeout 的训练器可以加入预期 NAND、深度、状态与 soft-hard gap 的代理成本：

但必须强调：这是本文提出的研究方向，不是现有论文已经验证的标准方法。逐节点 expected NAND cost 只能做内层 proxy；每隔若干 checkpoint 进行 hard collapse 和真实 Yosys/ABC 综合，再观察最终 NAND 与 depth，才可能校准代理成本。真实综合不可微，这种双层优化的稳定性、频率和计算开销都仍待实验。

这时候 BEM 才有一个比“AI narrative”更扎实的位置：不是每调用一次都交 BEM 税，而是在 Factory 获取组件制造能力、Builder 提交可退工作保证、Arena 进入挑战，以及通过验收的 compiler、审计与反例工作中承担结算。

调用量最容易刷，经过独立验收的工程改进最难刷。

https://x.com/Tebasaki_lab/status/2096987015976022198

十、这条路也有危险的地方

我对这个方向很兴奋，但有六件事必须先写出来。

输入编码可能比模型更不可信。Circuit 可以保证同样 bits 得到同样输出，不能保证 oracle、摄像头、价格源或浏览器没有撒谎。
soft model 与 hard circuit 可能是两个东西。只放训练 accuracy，不放离散 accuracy，是这类项目最容易出现的新式美化。
公开 benchmark 会被记忆。Mario 视频、固定赛道和公开数据都可以做展示；要证明泛化，必须有 commit-reveal hidden environments 和持续反例。
论文 gate count 不是 Tapeout 成本。一般 Boolean gate 要 lower 成 NAND，输出还需要 aggregation；Cellular Automata 则要乘 cells 与 steps。
LATCH 不等于持久机器。状态由谁保存、谁触发、谁付 gas、失败怎么重试、谁能 reset 和 exit，必须单独设计。
代码许可不等于方法权利没有问题。官方 difflogic 仓库使用 MIT License，但 README 同时写有 Patent pending；组件商业化前需要独立做权利核查。

此外还要记住两组不等式：

NAND 可以表达任何 Boolean function，不代表学习器能从有限样本找到正确函数。一个两千万门的确定电路，同样可能没人能读懂；逻辑门网络真正增加的是可被形式操作、综合与挑战的能力，不是天然的人类可解释性。

这些不是为了给想象力泼冷水。

恰恰相反，一条新路线只有把失败条件提前说清楚，才有机会从一次漂亮 demo 变成真正的开发者生态。

十一、我更愿意怎样想象 Tapeout 的未来

未来的大模型大概会越来越大，越来越聪明，也越来越像水电煤一样由少数基础设施提供。

但不是每一个动作都需要重新问一次大模型。

当经验被反复验证以后，其中一部分会从“智能”沉淀成“规则”：一个机器人遇到障碍时的反射，一套 Agent 永远不能越过的资金边界，一个 DeFi 策略在极端输入下的拒绝条件，一组局部 cells 怎样从损坏中恢复的状态转移。

大模型负责继续学习，Circuit 负责守住已经学会的东西。

https://arxiv.org/html/2607.09399v1

这不是 AI 的对立面。

它更像 AI 走出实验室以后，必须穿上的第一件工装：聪明可以继续变化，真正影响资产、机器和公共系统的那几条边界，最好不要跟着 prompt 一起漂移。

如果这条路线走通，Tapeout 最终保存的也许不只是电路。

它会保存一代又一代 Builder 从数据、错误和反例中压缩出来的经验：谁先发现，谁把它做得更小，谁在隐藏环境里证明它仍然有效，谁又用一个新的反例把旧的最优拉下位置。

过去的数字电路，大多是 Human-designed Circuits：人定义逻辑，EDA 负责压缩。下一类产物可能是 Machine-discovered Circuits：人定义环境、目标和禁区，学习器发现行为，EDA 将行为综合成机器，形式方法验证实现，Tapeout 记录版本与所有权。

如果未来这些 Circuit 进一步拥有经过审计的持久状态、账户边界与 Container，它们才可能从“可验证函数”走向“可拥有的学习机器”。但这里的顺序不能倒过来：先证明 logic，再证明 state，再证明 liveness 和 exit，最后才谈资产与 Agent。一个漂亮的名字不能替代一条完整的退出路径。

神经网络把世界学成概率。

Tapeout 再从这些概率里，挑出少数值得永久留下的规则。
